Mola de Ar, Gás Ram, Nitropiston, IGT ....

Aqui ficam topicos que explicam passo a passo tudo aquilo que os atiradores querem saber

Mola de Ar, Gás Ram, Nitropiston, IGT ....

Mensagempor Marcelo Santos » 21/11/2012 - 00:19:18

Fonte: http://airenlaces.blogspot.com.br/2012/ ... n-igt.html


Imagem

Uma alternativa utilizada para gerar a energia necessária para accionar o pistão a partir de uma espingarda de ar é o arame de aço de mola helicoidal, esta parte pode ser substituído por um cilindro de ar ou outro gás contendo combinação: a mola de gás, gás RAM a, suporte do gás, a Nitro Piston.

Imagem

Gasram descrição.

Uma mola de gás é, basicamente, uma estrutura composta de um eixo, um pistão, e o ar ou outro gás selado em um conjunto de cilindro ou tubo, de modo que o eixo se move para o interior comprime o gás pelo pistão

Imagem

O gás é comprimido no interior do mecanismo quando a arma está montada, ou montado através do aumento da pressão interna, libertando o mecanismo de disparo interno expande o gás que se estende do eixo, exercendo o mesmo princípio que a extensão de uma mola de aço comprimido, proporcionando força necessária para mover o pistão da arma, munição e comprimido ar ejetar.

A tendência geral dos fabricantes de armas de ar é fechada ou selada com um sistema de pressão predefinida no modelo da espingarda, mas existem adaptações de modelos industriais possuem uma válvula que regula a pressão interna do gás.

eneralmente se suele rellenar los cilindros con nitrógeno, entre las ventajas de este gas algunos fabricantes mencionan su fácil obtención, eliminación del oxigeno que es el principal generador de óxido, no es inflamable, es relativamente estable ante cambios de temperatura e inocuo en contacto con lubricantes, sellos o diferentes metales internos del cilindro.

Sobre a origem de rifles de mola de ar ou gás é a adaptação versão mais aceita de cilindros de ar comprimido rifles arpões de pelotas de mergulho da Argentina, destacando o Tubarão desenvolvido pela empresa, que tem registros de patentes de 79 anos na Argentina e 81 nos EUA, estes modelos foram de pressão de ar variável através de uma bomba externa, um dos primeiros rifles comercial aplicando o tubarão 455 que foi alcançada cerca de 90 joules. +++ +++

Imagem
Fotografia: http://www.micksguns.com

Há controvérsias sobre a posterior atribuição de patentes, desenvolvimento, até mesmo copiar projetos de outras marcas de mecanismos semelhantes com base em modelos de Shark Omaña Julio.

Em meados dos anos 80 a empresa britânica Theoben Reino Unido registou um muito similar.Por aparente a produção praticamente abandona o desenvolvimento do sistema Tubarão, enquanto o design Theoben se concentra em um único elemento, adaptable.Permisos intercambiáveis, cópias e patentes subsequentes são perdidos na burocracia corporativa e outros argumentos, existem atualmente várias armas de ar específicos fabricantes: Vortek, Ar Venturi e Crosman Corporation of EUA; AirgunsLP da Argentina, África do Sul; MZE AWT Reino Unido, SMS, CBC Nitrospeed e Brasil; Gamo na Espanha; Especial de Primavera da Itália; Vado, Petrushka, Solei, Kärrman, Kuente entre outros fabricantes russos.

Vantagens de uma mola a gás em uma mola de aço.

Com a mola de gás é removido a vibração e percebido na prática uma ligeira diminuição ou "recuo", sendo um soprar derivado seco como o efeito de diminuição da vibração proporciona um melhor controle da arma, melhorando a precisão, uma outra vantagem é a redução do nível de ruído gerado em relação ao aço de mola, na sua expansão e fricção com o cilindro; com a arma de mola de ar reduz a manutenção: direto lubrificação com graxa peso para armar e geralmente ter menos vibração aumenta o tempo entre as revisões dos parafusos de ajuste e bases, a maioria das molas de ar frequentemente solicitados para rifles de alta potência como Hatsan 125 e 135, Gamo 1250, Talon Walther, X20 e X50 Stoeger.

Além disso, o sistema de mola de gás pode permanecer montado (carregado ou inclinada), por um longo período de tempo, onde o aço de mola isto afeta a sua elasticidade reduzindo a sua capacidade de expansão, outras vantagens são de menor peso, menor tempo de resposta ou de expansão; maior durabilidade e não é afetada por temperaturas extremas.

Desvantagens

A principal desvantagem da mola gas é o custo em comparação com uma mola de aço!

Adaptação de moça Gás

A mola de gás pode ser instalada em todas as espingardas de ar, onde a mola engata o mecanismo do gatilho é sobre o pistão do cilindro, através de um furo na parede do cilindro, ou em que os pistões maquinadas utilizadas em alguns marcas em ranhuras externas concebidas para o efeito em que o cilindro não contém quaisquer peças.

Imagem

Entre as marcas que usam esses tipos de pistão são Crosman, Gamo, Norica, Hatsan, Stoeger (ecepto o X-5), CBC, Magtech, Remington, Comet, o resorteros BSA, Baikal, Kral, Retay e as marcas e modelos equivalente (ver página do blog com equivalência de marcas e modelos).

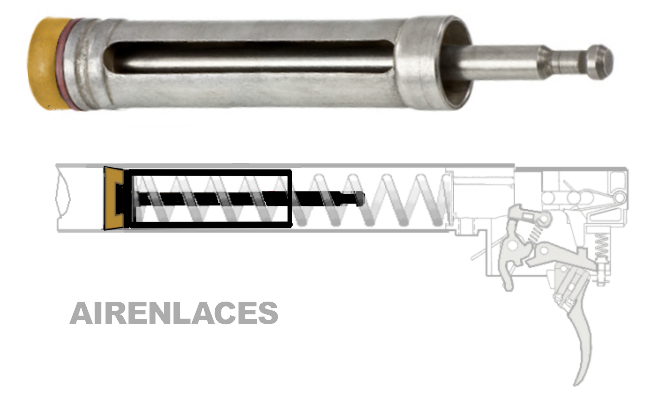

Em armas de ar que usam um hub central ligada ao cilindro para armar o gatilho não é haste de aço substituível primavera diretamente como esta ocupa o espaço onde você colocar o cilindro de gás, e exigiria grandes modificações no mecanismo de gatilho, mas Existem algumas propostas, em vez de artesãos, para este tipo de pistão.

Imagem

Alguns dos fabricantes que usam este sistema são Diana Mendoza, Feinwerkbau, Weihrauch (ecepto HW90), Slavia, Haenel, Reno-Mahely, Ruger.

Processo de substituição para gasram e mola de aço:

Imagem

Russian fabricantes Theoben instalado e o recipiente do cilindro de gás dentro do êmbolo da pistola e do eixo ou eixo de suporte no apoio para as costas; Crosman, SMS, CBC Magtech, Gamo IGT, TAB BSA, entre outros, inserido no interior do corpo do pistão rifle, suportando o cilindro no suporte de costas.

Molas de gás no mercado:

Até 2008, este mecanismo foi alcançado pelas fábrica de armas de alta qualidade como o HW90 Weihrauch para cerca de US $ 750US ou Eliminator Theoben, com um custo aproximado de US $ 1000US, pra quem nao tinha grana a coisa era bem limitada.

Em meados de 2009 a linha lança Crosman NPSS, com Nitropiston ®, nome registrado por mola a gás, que tende a generalizarce entre airguneros para se referir a molas a gás, esses fuzis são comercializados com um custo mais acessível de cerca de de 350US $, em seguida, para o catálogo de 2010, ele melhorou o gatilho, acabamento, retentor barril, baixou o preço e é comercializado como Remington NPSS a 300US $, além disso foram liberados para o mercado seis modelos de Benjamin Trail NP linha (Nitro Piston) média de US $ 230US, oferecendo no 2 º semestre de 2010, a Crosman Titan NP por cerca de US $ 160 e para o primeiro trimestre de 2011, o NP Crosman Venom, a partir de EUA $ 150.

Para lançar a linha de Fevereiro/2011 GAMO IGT (Tecnologia gás inerte) com rifles de mola a gás instalado de fábrica, oferece velocidade de 10% a mais, menos vibração e tiros mais consistentes.,

Imagem

Até o final de 2011 está começando a olhar para alternativas airgun fóruns combinando os usuários dos sistemas de molas a gás comercial / industrial desenvolvido para outros fins, como o caso da adaptação de cilindros Industries Company Standfast aqueles do tipo fornecendo cilindro Nitropiston / IGT com carga de azoto, mas a pressão variável por meio de uma válvula de carregamento, o custo do cilindro com um dispositivo de carregamento gamas de pressão pré-definidas $ 30, para a recarga de azoto ou de configurações de pressão requer especiais .

Imagem

Dentro do processo de desenvolvimento, aparentemente, a empresa italiana é Primavera exportação especial, entre outros, um modelo de nitrogênio recarregável, ajustável (com válvula), até 180bar/2600 psi.

Imagem


Para o mês de julho de 2012 a BSA fabricante Inglês tem três modelos em seu catálogo e site Ram Gas Export equipado com a tecnologia, não incluindo detalhes de desempenho.

Imagem

No segundo trimestre de 2012 Crosman lança com alguma discrição, eficiciencia probabilidade de medir uma nova linha de cilindros de gás barato, Fury NP modelo Crosman, um rifle plataforma equipado com um Phantom Nitropiston, o preço sem mira óptica de US $ 80US.

Imagem

No final de setembro 2012 a Hatsan lança inicialmente no mercado na Rússia e na Ucrânia gasram rifles equipados de fábrica, quase todos comercializados com a mudança de mecanismo sob o nome VORTEX Hatsan.

Imagem

Rendimento garrafas de gás ou gasram.

Um item em discussão é a durabilidade ou o número de disparos de cilindros de gás, alguns fabricantes originalmente indústria russa ofereceu entre 10.000 e 40.000 disparos, os fabricantes brasileiros ofereceu o SMS (Rossi desde meados de 2011), com certificado ISO para 400.000 tiros, mas não emitiu figuras Gamo item de oficiales.Um a durabilidade los DISCUSSÃO oU E ou o número de disparos de cilindros de gás, originalmente Indústria alguns fabricantes Russa entre 10.000 e 40.000 disparos ofereceu, os fabricantes OS Brasileiros ofereceu ou SMS (Rossi de mijo 2011), com certificado ISO de 400.000 tiros, Gamo embora Nao emitiu números de itens oficiais.Otro mencionadas é a possibilidade de vazamento de cilindro de gás, sendo um desgaste parte mecânica sob pressão e não é isento desta possibilidade, sem mas a tecnologia tem muitos anos de desenvolvimento e melhorias para as aplicações mais exigentes, sem uma freqüência significativa de incidentes deste tipo.

Alguns dados de referência sobre gasram:


Até o final do ano de 2011 foi difícil ter dados completos básicas de cada fabricante molas a gás, alguns dados de referência obtidos são: cilindros de gás realizadas no Brasil (gás frio) para espingardas de ar por FNA, Diâmetro : 18,3 milímetros, diâmetro do eixo: custo, 8mm: cerca de US $ 70-100US: Título: Gasram pequeno. Produção de energia: 45 kg: Comprimento: 100mm Cilindro, Eixo: 75mm, Total: 175 milímetros. Para os modelos: Comet 220, Gamo Delta Max, Delta Fox, Norica Titan. Título: Médio Energia Gasram disponíveis: 40 kg, 45 kg, 55 kg ou 60 kg Comprimento: 148 milímetros cilindro, Axis: 119 milímetros, Total: 267 milímetros. Para Modelos: Bam B19-18, CBC G1, G2, 19-17 Além disso, Hatsan 80, 95, Norica Dragon, Drem Rider, Storm, Atlântico, Gamo CF-30, CF-X, Hunter 440, Shandow Matic, Shandow Esporte , Shandow 1000, Shandow Rsv, Stutzen, Viper Max Viper Skeet Sag AR 1000 Magnum, Crosman quest, phantom. Título: Gasram Grande. Energia disponível: 70 kg ou 75 kg Comprimento: 181 milímetros cilindro, Axis: 143 milímetros, Total: 324 milímetros Para Modelos: Bam B22, Gamo Hunter 1250, Benjamim 150,155 125,135 Hatsan NP 1500, Cbc Nitro 1000, Nitrox. Fatos gasram Kuente (feito na Rússia, Газовая пружина от Kuente): manutenção do sistema livre, vedado, descartável; oferta 12.000 tiros, Diâmetro: diâmetro, 19mm eixo: 8mm. Custo: cerca de 1.400 rublos, US $ 50US - Para Baikal 60 e 61 milímetros comprimento do cilindro 87-88, 59-60 eixo mm.1980psi de pressão, 136bar. - Para a Gamo 1250, Hatsan 125/135/150. Comprimento do cilindro 176 milímetros, 145 do eixo mm, pressão de 2277psi, 157bar. (Dados de páginas da Web, as medidas e os valores de referência, os preços variam entre os fornecedores, podem exigir ajustes ou acessórios para instalação.)

Adaptação de cilindros de gás industriais para airgun

Desde o final de 2011, informação suficiente é gerado nos fóruns airgun em cilindros de nitrogênio fabricados para usos industriais (móveis, veículos, máquinas, etc) que podem ser adaptados em armas de ar, de facto, utilizados por muitos anos na Rússia teve esta origem, estabelecendo mais eficiente para certos modelos de fuzis. Em todos os países incluem fabricantes e / ou distribuidores de gás cilindros notrógeno carneiro ou com grande variedade de comprimentos, diâmetros e encargos, em muitos casos, com dimensões que podem ser instalados diretamente em vários modelos de rifles de ar, alguns dos pontos a considerar são: - Comprimento total; - Comprimento total comprimido; - Comprimento do movimento da haste ou eixo; - Diâmetro; - Pressão interna estendida - pressão interna comprimido; - velocidade de expansão; - Resistência compressão. Para a instalação em espingardas de ar cilindros industriais devem ser considerados: - Em dois cilindros de gás de comprimento e carga de igual diâmetro e pressão interna pode variar dentro de margens largas, por exemplo DADCO C.045.080.GR modelo (verde) lojas nitrogênio a 640 psi, modelo C.045.080.YW (amarelo) de dimensões idênticas armazenados nitrogênio para 2560 psi, sem cilindros de resistência instalados no modelo de rifle. - Ajustar o comprimento do cilindro estendido e comprimido de modo a caber no espaço disponível no interior do êmbolo de cada arma, - no caso de diâmetros de gás ram menor que o diâmetro interno da guia de pistão é local conveniente ou nylon ou acessórios semelhantes Para evitar vibrações; - Evite instalar molas de gás com pré-compressão excessiva é recomendado no máximo 2 a 3 mm, - é necessário verificar a exigência de usinagem, preparando, máquina de lavar tipo adaptadores ou cavidades efeito centralizador nas extremidades de apoio o cilindro e o gasram haste. - Embora seja preferível adquirir uma comprovada comercial gasram pistola de ar, se você decidir tomar no processo de adaptação de cilindros de gás industriais devidamente em provedor de aconselhamento ou um técnico industrial. - Não tente furar, modificar ou aquecer o cilindro de gás. - Alguns países têm regulamentos sobre o manuseio, transporte marítimo, aéreo e / ou carneiro resíduos de gás.

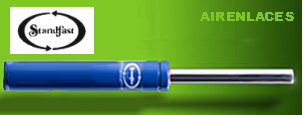

Gás Ram e mola de Ar de pressão variável para armas de ar:

A tendência dos fabricantes de armas de ar são fechados ou selados sistemas com pressões pré sobre o modelo de fuzil, no entanto são adaptáveis ​​a armas de ar industriais, obras pessoais, pequenos fabricantes ou modelos específicos que oferecem mudança de pressão cilindro, o esvaziamento do tanque de gás de uma maneira controlada ou recarregar com uma bomba externa:

Imagem

Adaptação variável para um gás Fusão Cometa ram por Josep Ribas (quinta): http://personales.ya.com/ribas/pneu/molla.html

Imagem

Fabricantes da Russia:

http://forum.guns.ru/forum_light_message/3/539786.html
Imagem

Proposta para gasram em espingardas com sistema no eixo de pistão central:

ajustando o diagrama gásram ou modelos de mola de ar do sistema de haste que engata o gatilho para o centro do pistão como Diana, Weihrauch, Mendoza, Braços Ar, etc, do processo de fabrico e um sistema de vedação interna iria aumentar consideravelmente o custo este tipo de cilindro, para o momento comercialmente inviável:

Imagem

Aspecto de um ram pistão protótipo de gás para chefão central, observando o cilindro de núcleo móvel.

Imagem

Montagem diagrama com o mecanismo de disparo:

Imagem


NOTA: Algumas referências no processo de revisão e atualização:

Vídeo oficial Gamo IGT, mostra o funcionamento dos rifles de gás mola e testes que mostram o recuo e barulho de fuzis:
Paulo Capello / Pyramydair: Desempenho suporte do gás Animação, mola a gás ou velocidades de gás ram e comparativa Gamo Sussurro mola em aço vs.

Instalación gas ram Theoben en Gamo Shadow:
http://personales.ya.com./ribas/gamo/gasram.htm

Instalação detalhada de uma mola a gás SMS (indústria brasileira, mola a gás) em um Norica Dragon em menos de 10 minutos (Video):

http://www.youtube.com/watch?feature=player_embedded&v=LcSbH7lZQCE

Avaliação do Falcon Walther Hunter (equivalente a Hatsan 125) com Gás Ram (vídeo):



Instrução para instalação Theoben (formato. Pdf):
http://www.theoben.co.uk/pages.php?pageid=7#FITTING

Vista explodida e peças da Benjamim Trail
http://www.crosman.com/pdf/manuals/Trail%20XL%20EVP.pdf

Vista explodida de várias armas!

http://enlacesarmasdeaire.blogspot.com. ... re_17.html
.

.
Avatar de usuário
Marcelo Santos
Moderador

Mensagens: 1978
Data de registro: 13/08/2008 - 13:40:31
Localização: Manaus - AM
Agradeceu: 67 vezes
Foi agradecido: 27 vezes

Re: Mola de Ar, Gás Ram, Nitropiston, IGT ....

Mensagempor jmarcusandrade » 23/11/2012 - 13:29:38

Parabéns pelo tópico...bem completo gostei...
jmarcusandrade
AA Nivel 1

Mensagens: 21
Data de registro: 17/09/2012 - 20:08:33
Agradeceu: 0 vez
Foi agradecido: 0 vez

Re: Mola de Ar, Gás Ram, Nitropiston, IGT ....

Mensagempor becker » 26/11/2012 - 17:48:26

interessante bom tópico, optei pelo GR em minhas carabinas e só posso dizer que realmente existe uma melhora, mas tem q ser na medida certa.....
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
